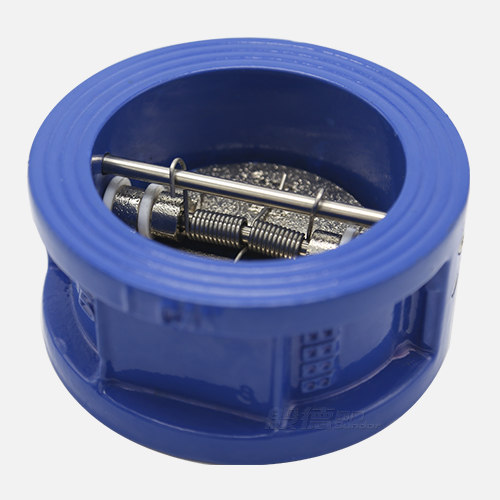

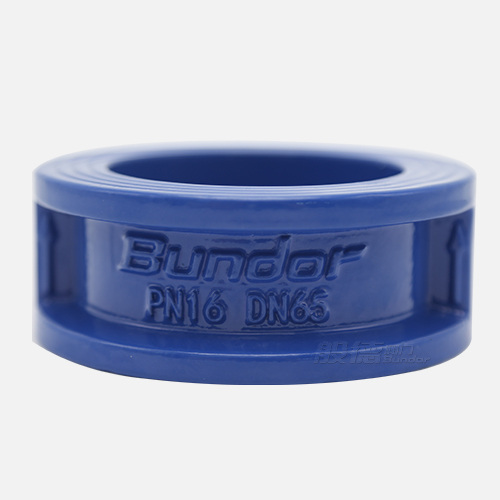

H77X蝶式止回閥

【產品型號】: H77X-16

【通徑】: DN65

【公稱壓力】: 1.6Mpa

【適用溫度】: -10~80℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理石油給排水水利工程

線密封蝶止專利：CN201822248861.8

蝶止外觀專利：CN201830771192.5

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2022-07-19 08:58:57

產品介紹

產品優點

球鐵閥體

QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。
研磨密封面

蝶板采用日本進口的平面磨床磨削密封面，粗糙度0.8，保證其光潔度和平面度。
硫化橡膠閥座

橡膠與閥體的粘合強度高于1.732MPa, 可有效避免閥座在使用過程中的脫落現象。
線密封閥座

由面密封升級為線密封，密封性能更好，可實現靜壓0泄露。
鎳基合金X-750彈簧

鎳基合金鋼是最適合做彈簧的一種材料，耐腐蝕性和高溫穩定性好，扭矩穩定可靠，可提供材質報告。
硬膜防銹油處理內壁

上下法蘭和閥體內壁采用硬膜防銹油處理，避免噴涂后橡膠硫化過程中對漆膜的損傷，和二次高溫對橡膠閥座造成的老化。
阿克蘇環氧噴涂外壁

閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過。
密紋水線法蘭連接面

上下法蘭密紋水線，密封性能更好。
精美包裝

DN200以下口徑采用POF熱縮膜膜獨立包裝，內置干燥劑，防潮、防淋、隔灰塵。

產品介紹

蝶式止回閥由閥體、閥瓣、閥桿、扭簧和橡膠密封圈組成，蝶式閥瓣在流體壓力作用下開啟，流體從進口端流向出口端，當進口段壓力低于出口端時，閥瓣在流體壓差和扭簧的作用下自動關閉，起到了防止液體倒流的作用。該閥門主要用于消防、石化、輕紡、造紙以及高層建筑等行業給排水管網井或水泵出口處，是水泵停機時防止管路介質倒流壓差，形成水錘沖擊，水泵倒轉的安全裝置。

產品參數

相關產品

H77X-16蝶式止回閥參數信息

執行標準	名稱	設計及制造		結構長度		試壓標準
執行標準	參照標準	JB/T 8937-2010		GB/T 12221-2005		GB/T 13927-2008

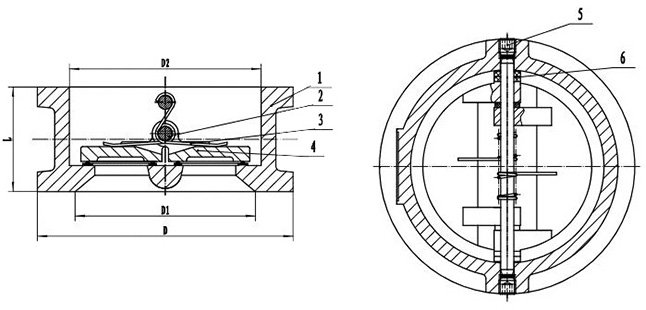

零部件信息	名稱	1-閥體	2-閥軸	3-彈簧	4-閥瓣	6-隔環
零部件信息	材質及說明	DI	304	304	DI	PTFE
尺寸信息	DN	NPS（英寸）	L±1.5	D	D1	D2
	50	2''	43	101	58	65
	65	2 1/2''	46	118	75	80
	80	3''	64	132	85	94
	100	4''	64	157	105	117
	125	5''	70	186	125	145
	150	6''	76	213	165	170
	200	8''	89	272	215	224
	250	10''	114	328	260	265
	300	12''	114	378	300	310

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
