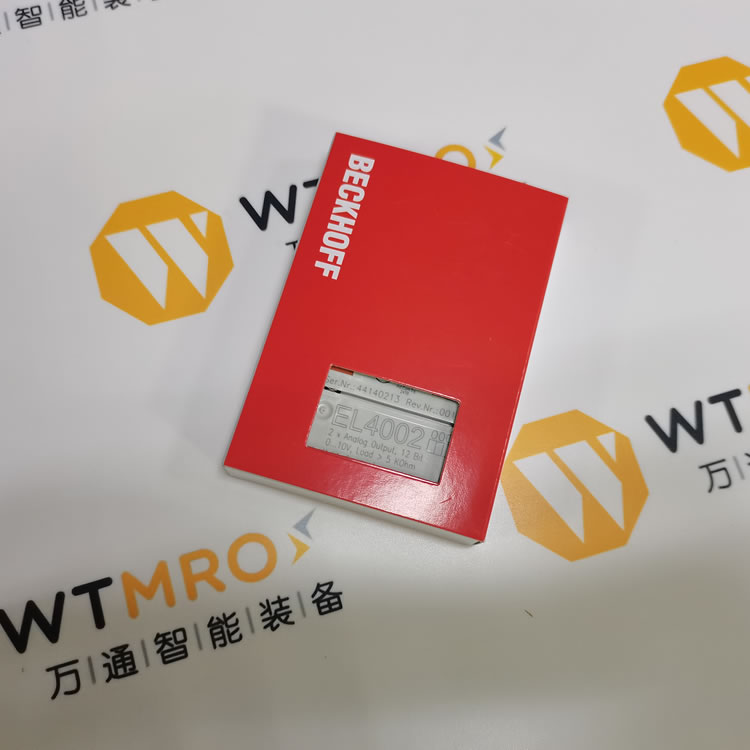

模擬量輸出端子模塊 EL4002 用于輸出 0 到 10 V 范圍內的電壓。該端子模塊的分辨率為 12 位，以電氣隔離的形式將電壓傳輸給處理設備。EtherCAT 端子模塊的輸出通道提供 1 個公共地電位。EL4002 有 2 個通道。輸出端由 24 V 電源供電。EtherCAT 端子模塊的信號狀態通過 LED 指示。

供電與信號

• 電源：通過電源觸點提供24V DC。

• 信號電壓：0...10V。

輸出特性

• 輸出數量：2路。

• 負載：>5kΩ（短路保護）。

• 分辨率：12位。

• 輸出誤差：<0.1%（相對于上限值）。

電氣隔離與時間參數

• 電氣隔離：500V（E - bus/信號電壓）。

• 轉換時間：約150μs。

電流消耗

• 電源觸點電流消耗：典型值40mA。

• E - bus電流消耗：典型值140mA。

其他功能與特性

• 過程映像位寬：2×16位AO輸出。

• 功能特點：可選看門狗，以斜波方式輸出用戶指定值，支持用戶標定。

• 重量：約60g。

• 環境適應性：工作溫度 -25...+60℃，儲藏溫度 -40...+85℃，相對濕度95%無冷凝。

• 性能標準：抗電磁干擾/輻射符合EN 61000 - 6 - 2/EN 61000 - 6 - 4，抗振/沖擊符合EN 60068 - 2 - 6/EN 60068 - 2 - 27。

• 防護與認證：防護等級IP20/可變，適用于所有ESxxxx端子模塊，擁有CE、CCC、UL、ATEX、IECEx認證，防爆標志為ATEX：II 3G Ex ec IICT4 Gc；IECEx：Ex ec IICT4 Gc。
